选矿厂专用除尘器是一种新颖布袋除尘器，它是一种利用反吹风机产生的高频脉冲气流，在除尘器连续运转的情况下，通过回转旋臂，挨个吹入滤袋，使袋壁按1000～1500赫芝的频率进行微振，达到_滤袋表面的积灰。
选矿厂除尘可分为_地除尘和集中除尘系统两类。_地除尘，一般指除尘器和风机等组合在一起成为一个整体式除尘机组，直接坐落在扬尘点上方，自己吸取、净化含尘气体的除尘方式。集中除尘系统，一般指将多个扬尘点的排风汇入大型除尘器净化含尘气体的除尘方式。
选矿厂除尘器利用反吹风机产生的高频脉冲气流，在除尘器连续运转的情况下，通过回转旋臂，挨个吹入滤。
利用反吹风机产生的高频脉冲气流，在除尘器连续运转的情况下，通过回转旋臂，挨个吹入滤袋，使袋壁按1000～1500赫芝的频率进行微振，达到_滤袋表面的积灰。
结构由除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。包括定位支承架、灰斗、星形卸灰阀、支座。旋转臂、喷口、分圈反吹机构、轮回风管、反吹风管、反吹风机、旋臂减速机构等组成、
喷吹管的结构设计
1、喷吹管
选择喷吹管时，其直径与脉冲阀出气管的管径相当，由于无须耐压要求，一般都选择薄壁焊管；
喷吹管的长度取决于脉冲阀能喷吹的滤袋数、滤袋的直径和滤袋的中心距；
喷吹管的壁厚取决于管的长度和材质，选用时要_喷吹管不会因自重而弯曲即可，如
3
″淹没式脉冲阀所选用的喷吹管一般采用焊接钢管外径为∮89，壁厚≤4mm。
2、
喷吹口孔径一般来说，喷嘴孔径截面积之和a与脉冲阀出气口截面积b之比c约等于50％～65％。
如3″淹没式脉冲阀喷吹管上有16个喷嘴，喷嘴孔径平均15mm，截面积176mm2，a＝16×176＝2816mm2，脉冲阀出气口直径为81mm，截面积b＝5150㎜2，则c＝2816/5150＝54％，在50％～65％的范围内。我们在设计KDM220-2×6型袋式除尘器喷吹管时，每根喷吹管上有11个孔，喷吹孔平均孔径为19mm，总截面积a＝3117 mm2 ，脉冲阀管截面积b＝5150㎜2，则c＝3117/5150＝60.5％。
脉冲气流从脉冲阀喷吹后，沿喷吹管的长度方向上，其速度和静压力分布是不均匀的，为_每个喷吹孔的喷气量相当。设计喷吹管上喷嘴孔径的大小时，离脉冲阀远的喷吹孔径小，一般比离脉冲阀近的喷吹孔径要小0.5～2.0mm。
3、
喷吹孔形状
我们通常设计喷吹管的喷吹口时, 喷吹口孔距的公差为±0.5mm，喷吹孔应垂直向下，不能倾斜，其轴心线的垂直度≤0.4㎜，否则喷吹气流会冲刷滤袋；喷吹口一般是钻孔成型,这种孔易加工，但喷吹阻力大。为此，我们在设计KDM220型袋除尘器时设计出一种带翻边的弧形孔。这种喷吹口不仅能减少系统喷吹阻力，而且能使压缩气流尽量汇中于一点喷出，以防气流发散无序冲刷滤袋，从而从结构上减少气流冲刷滤袋的可能性。
4、
喷吹管距离花板的距离
喷吹管上每个喷孔下接有一个导流管，可使喷射出的气流能集中垂直向下。导流管喷出口与滤袋口的距离h1，对喷吹清灰效果至关重要。因为h1值太小，吸进的气流会太少，影响清灰效果；h1值太大，喷射气流可能不能进入滤袋。所以h1值可根据射流原理和试验确定。射流从导流管喷出后，射流不断将周围空气吸入射流之中，射流的断面不断扩大，此时的射流流量也逐渐增加，而射流速度逐渐降低直到消失。射流速度开始从射流周边降低，逐步发展到射流中心。当射流出口为圆形时，射流可向上下左右扩散，这种射流称为圆形射流。将射流进入滤袋某一点的轴向速度为零处视为射流的边界，设：距袋口100~150 mm处、射流边界距导流管喷口的距离为h2。将射流边界向喷射口方向延伸，会聚于点P，称为射流_点。根据射流原理得出喷出口到射流_点的相对距离h为：
h＝0.145d/k (mm) （1）
式中d—喷射孔直径（mm）；
k—射流混合强度的紊流系数，对圆柱形喷孔k＝0.076。
射流扩散角α的正切为tgα＝3.4k，α≈14.5°
则 （2）
[例]
如我们KDM220除尘器选用3″淹没式脉冲阀，其喷吹管导向管的喷孔d＝19mm，滤袋直径φ＝160mm，求导流管喷口与滤袋口的距离h1。
[解]
（1）求导流管的长度h，即
h＝0.145d/k＝0.145×19/0.076＝36.25mm 取为40 mm
导流管内径比喷孔稍大1-2 mm，这里我们选择20 mm，则导流管我们设计为φ25x2.5焊管,长度L=40 mm;
（2）求h2,即mm
则
h1＝h2－h－120＝309－36.25－120＝152.75 mm 取为155 mm
所以KDM220型除尘器的喷吹管距离花板面的距离为155+40=195 mm
滤袋口总有120毫米左右的距离经常受到高压气流的直接冲刷,如果喷吹口中心和滤袋口中心稍有偏差,高压气流喷吹滤袋会_烈,从而导致滤袋很短时间_会损坏，
直接影响除尘器的使用效果和维护成本。根据这种现象和文氏管的使用情况，我们设计出一种引流管，把它安装在滤袋口上部，与内置式文氏管相比，不影响滤袋的有效过滤面积，增加了二次引流量，还能减少高压气流对滤袋的直接冲刷，
选矿厂除尘器喷吹短管端面距离滤袋口（花板）的高度受气流沿喷吹轴线成20°角度和二次诱导风量的影响。理论上来说，二次诱导气量越多越好，也_是加大喷吹短管距离滤袋口的高度。
但高度不能_制抬高，气流沿喷吹轴线成20°角度扩散的现象注定其只能是一个确定的值。该值恰好能_扩散的原始气流连同诱导的气流同时_音速进入滤袋口。进入滤袋的气流瞬间吹到滤袋底部，在滤袋底部形成_的压力。然后，气流反冲向上，在滤袋内急剧膨胀，抖落覆着在滤袋外表面的积灰。
根据澳大利亚高原公司的试验，选矿厂除尘器脉冲气流在袋底的冲击力约1500～2500Pa。 实际上，喷吹压力越大，气流沿喷吹轴线的扩散角度_越小，喷吹短管端面距离滤袋口（花板）的高度_可以加大（诱导_多气流，能喷吹_多的滤袋）；反之，喷吹压力越小，气流沿喷吹轴线的扩散角度_越大，喷吹短管端面距离滤袋口（花板）的高度_需要减小（诱导气流相对减少，喷吹滤袋的数量减少）。

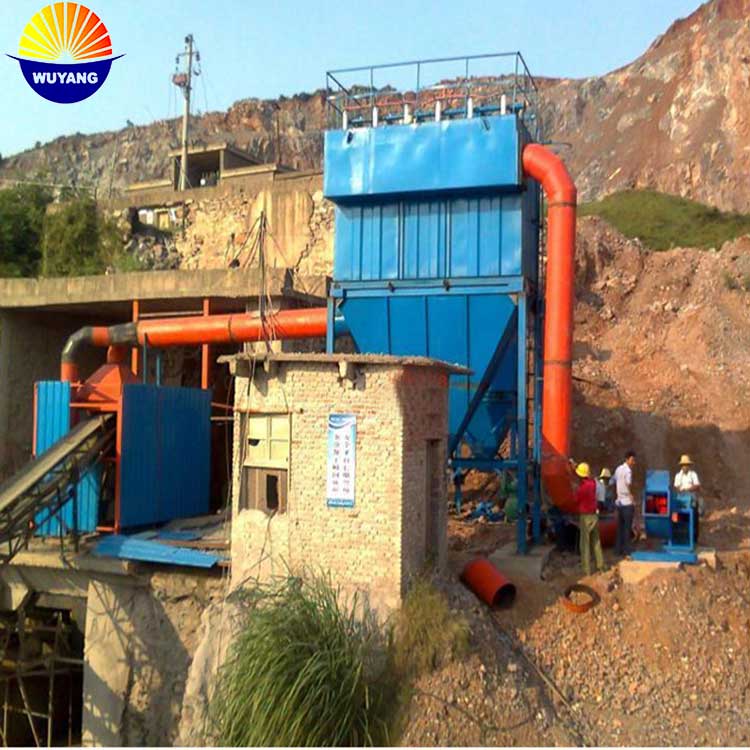

选矿厂专用除尘设备是午阳环保针对选矿厂中各种矿石破碎、振动筛分等作业中粉尘治理需求改进开发的一系列_布袋除尘器，可适用于选矿厂碎石场鄂式破碎机、反击式破碎机、圆锥破碎机、振动筛等生产线上各个产尘点的粉尘捕集与回收。_多详情咨询：http://www.hbwyhb.com
